JDK－2型主令控制闸门开度传感器，配套使用JD-1接触式绝对值型编码器或JL58光电编码器。本产品集传感器与主令控制为一体，为双保险测量控制装置，主要用于水电站、水库闸门开启、下降极限的保护，能有效的提高闸门工作的可靠性。

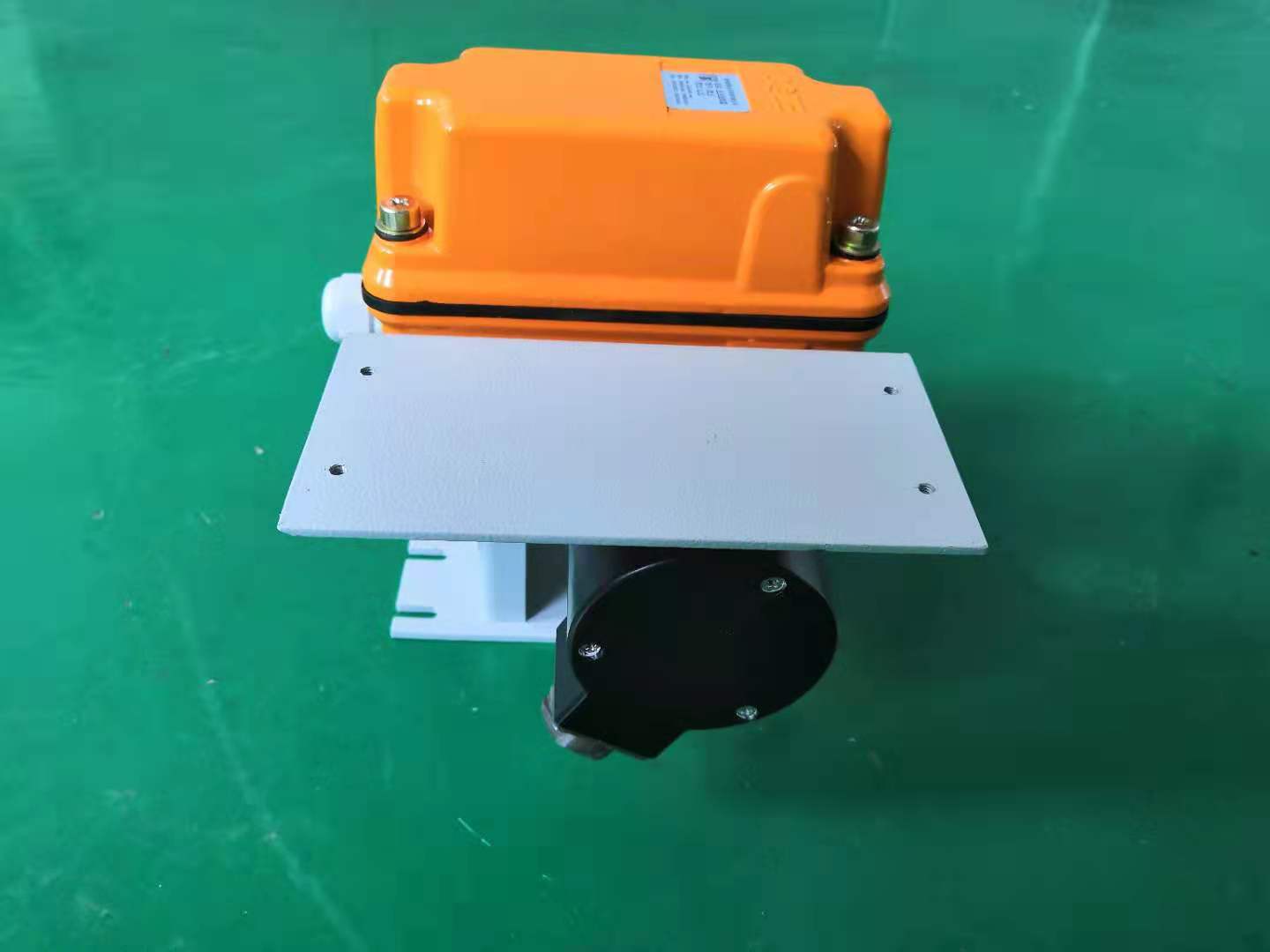

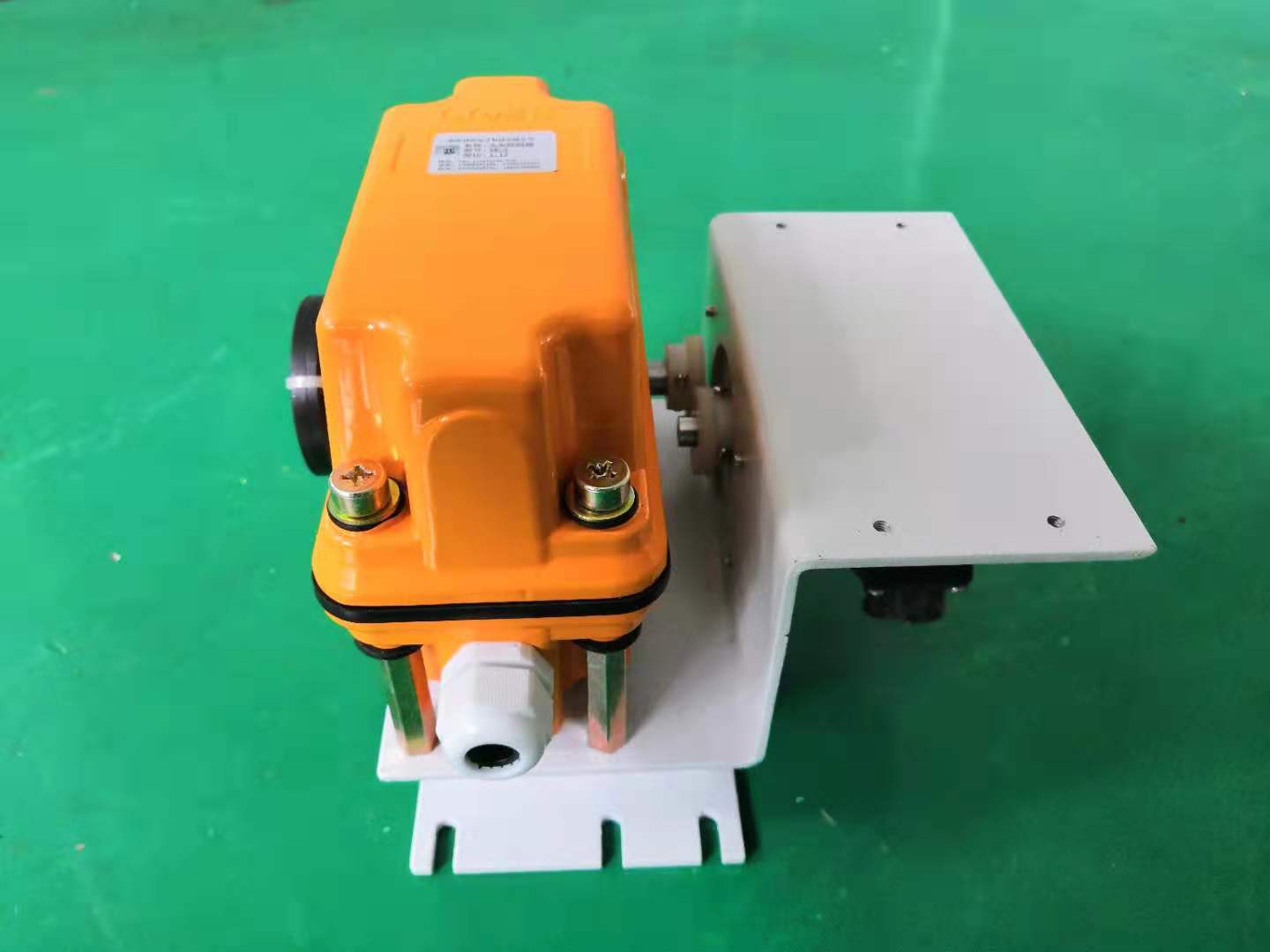

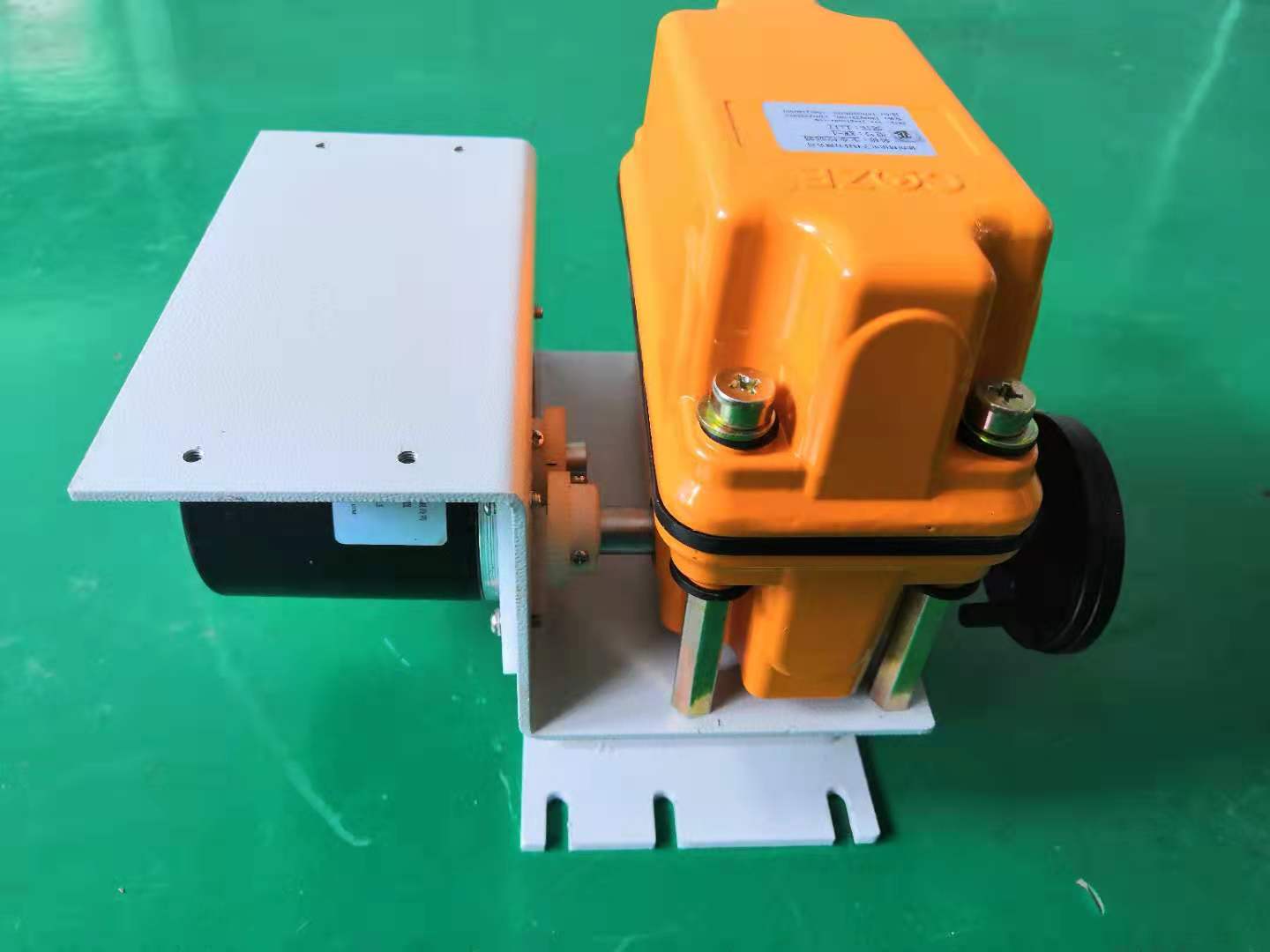

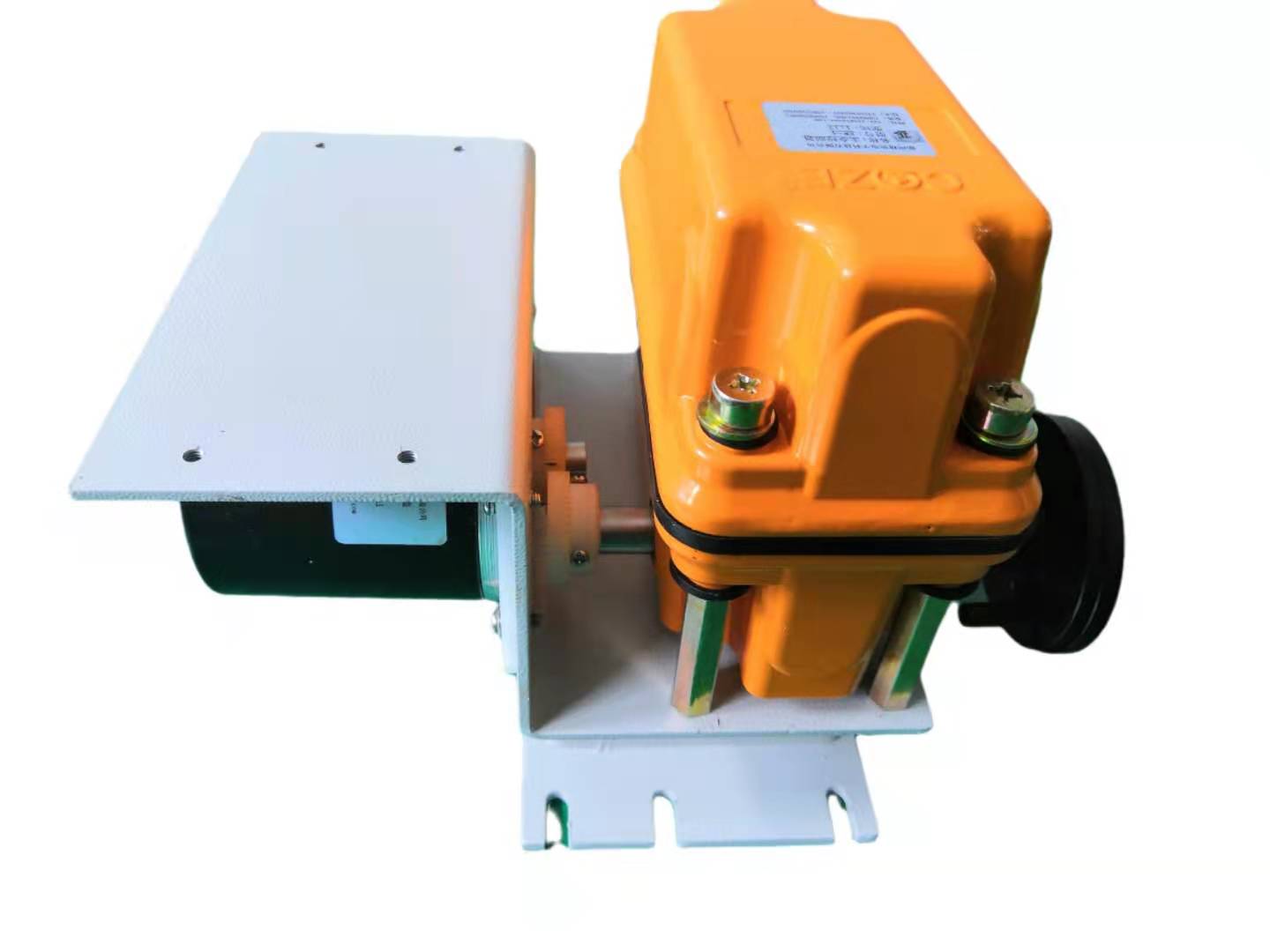

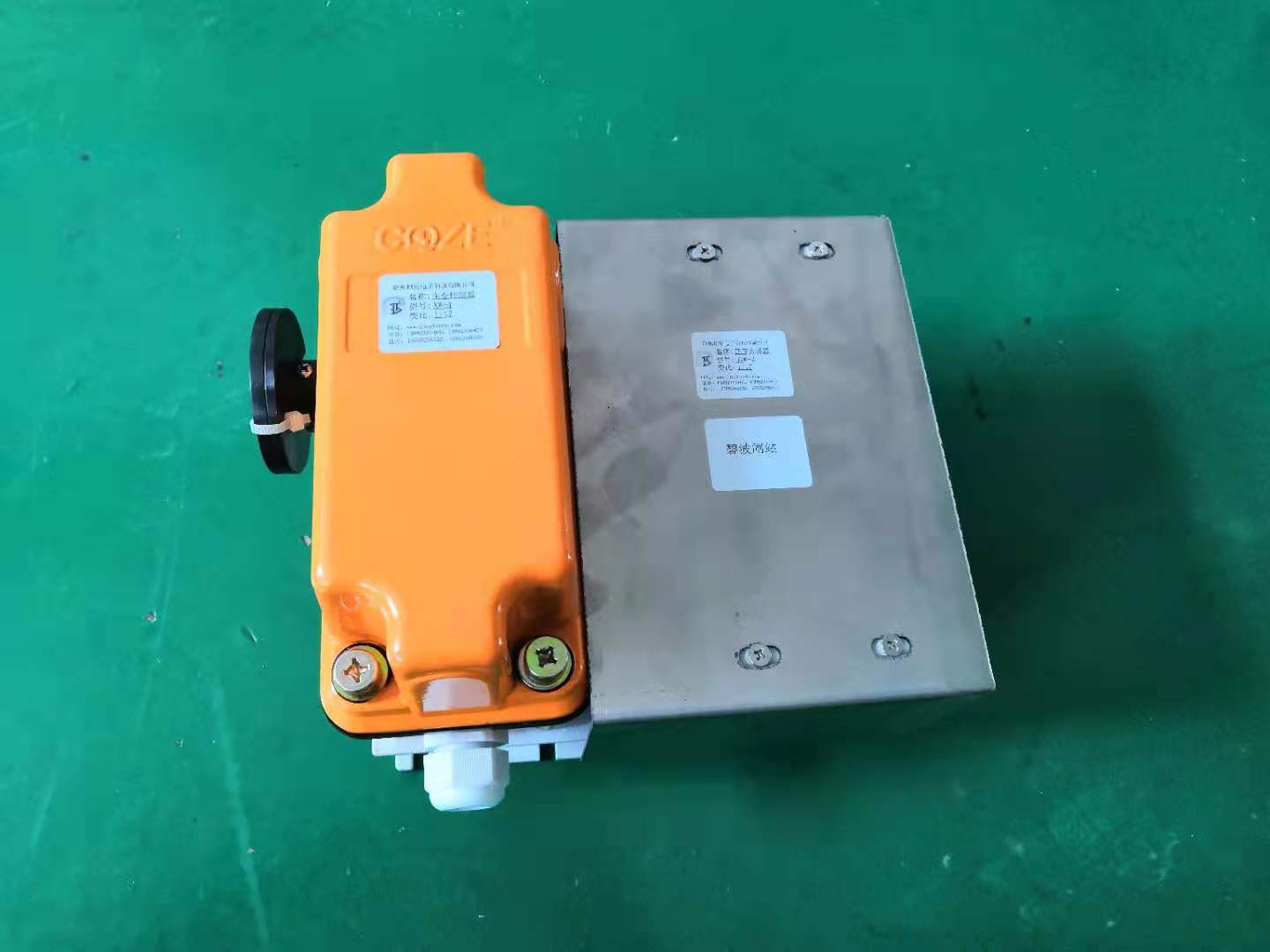

JDK－2型主令控制闸门开度传感器采用一体式结构设计，外形美观大方、安装方便、稳定可靠、控制点可按需要任意设定等优点，该传感器通过蜗轮蜗杆的减速作用，能有效提高控制精度。该主令控制闸门开度传感器由闸位编码器和主令控制器组合而成。

仪器由绝对值型旋转编码器和其它形式的耦合器等部分组成，是独立的闸门开度测量仪，适用于江河、湖泊、水库、船闸、水电站及供、排水工程的闸门开度观测测量；同时，本系列仪器又可与闸门启闭机控制装置、电显示器联接组成显示、控制系统；与计算机系统联接组成水电站、闸门、水位综合测量控制系统；与通信机连接，作为水文自动测报系统、水情卫星遥测系统的数字终端设备使用。

本仪器可用于平板闸、弧形闸、螺杆启闭机、卷扬机上的开度测量及行程限位控制。

主要技术参数

测量范围：   0～900m；

分辨力：1mm、0.1cm、1cm；

输出码：SSI协议、RS485、4-20mA、

        格雷码12～16bit、以太网；

耦合方式：轴连接耦合、齿轮耦合；

工作原理

闸位传感器是由旋转编码器与其它形式的耦合器、显示、控制器、传输电缆、RS485数字通信接口等部分组成。闸门运动通过耦合器带动传感器旋转，即可输出与闸位相对应的格雷码编码信号。

闸位传感器可以选装两种旋转编码器（JD-1H或GD），其中JD-1H型开度传感器为接触式旋转编码器，它的分辨力为0.1cm，GD型传感器为光电开关式旋转编码器，它的分辨力为0.1cm。

    闸位传感器的工作过程为：当闸门作垂直运动或旋转运动，与闸门相连的耦合器即作同步运动，耦合器再驱动传感器的主轴转动，即可通过传感器的电插座输出与转动位置相对应的闸位编码电信号（格雷码）。对于平板闸，输出信号经硬件或软件译码，用于显示、观测；对于弧形或人字形闸门，由电显示器或计算机对格雷码进行自动换算或数字处理后输出。

闸位计安装方式

（1）偏心联轴器连接

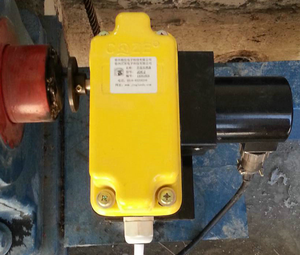

闸门计输出轴通过偏心联轴器(或弹性联轴器)与卷扬机的减速机构小齿轮轴头（或卷筒的轴头）相连接，实现对闸门起升高度的测量

订货须知：

①传感器连接轴旋转圈数

②闸门开度量程(闸门最大提升高度)

③闸位计信号电缆长度

④传感器类型(国产、进口)

（2）齿轮连接

螺杆启闭机安装方式，须采用齿轮连接方式实现闸门开度的测量与控制。

订货须知：

①螺杆的螺距

②闸门开度量程(闸门最大提升高度)

③闸位计信号电缆长度

④传感器类型(国产、进口)
